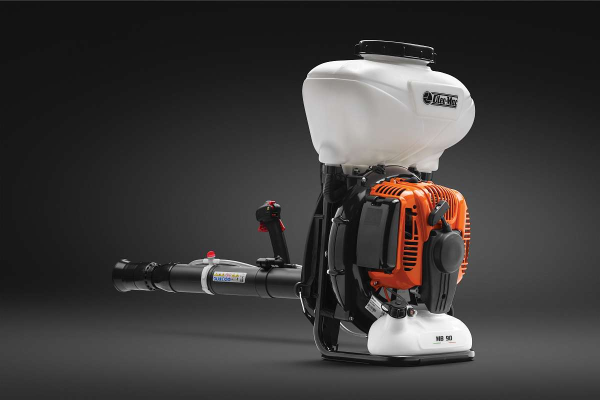

Крупный план. Бензиновая воздуходувка-распылитель Oleo-Mac MB90
|
ДВИГАТЕЛЬ: Emak; 2‑тактный; 77 см³; 3,6 кВт (5,0 л. с.) при 14 000 об/мин |
 |
|
ОБЪЁМ ТОПЛИВНОГО БАКА: 2,3 л |
|
|
ПАРАМЕТРЫ ВОЗДУШНОГО ПОТОКА: производительность — до 44,4 м³/мин (в режиме опрыскивателя — до 27,0 м³/мин); скорость — до 105 м/с |
|
|
ОБЪЁМ БАКА: 17,0 л |
|
|
РАСХОД ЖИДКОСТИ: 0,1–3,5 л/мин |
|
|
ВЕС: 11,8 кг |
Эта модель представляет собой устройство "два в одном". С одной стороны это воздуходувка. А с другой это мощный распылитель жидкостей и растворов удобрений для работы в саду. Причём — особо мощный: воздушный поток, создаваемый турбиной, способен распылять жидкости на расстояния до 16 метров по вертикали и до 18 метров по горизонтали, Таким образом, обеспечивается высокая производительность — оператору требуется меньше проходов для того, чтобы обработать большие территории. Размер распыляемых капель жидкости составляет 100–150 микрон, что позволяет добиться равномерности нанесения и экономного расхода препаратов (многие виды «садовой химии» стоят довольно дорого).
Важная особенность модели — возможность работы не только с жидкостями. С помощью специальной насадки (предлагается опционально) технику можно настроить на распыление химических средств, представляющих собой гранулированные порошки. Это очень редкая особенность для воздуходувок.
Поскольку многие особенности этой конструкции аналогичны конструкции Oleo-Mac BV 900, остановимся на отличиях. Рама также выполнена из анодированного алюминия, оборудована легко регулируемыми «рюкзачными» ремнями и мягкой «дышащей» спинкой. Но крепление ремней различается. Распылитель снабжён закреплённым сверху баком для жидкости с крышкой большого диаметра и фильтром. Центр тяжести заправленного опрыскивателя находится довольно высоко, чтобы минимизировать перемещения аппарата за спиной, сверху лямки закреплены высоко — на уровне бака, практически «под крышку». Кстати, производитель предупреждает, что максимально допустимый вес опрыскивателя не должен превышать 30 кг и при заполненном баке для жидкости в бензобак не стоит заливать более литра смеси (вес в 30 кг указан для операторов‑мужчин, для женщин — 20 кг).
Конструкция элементов, через которые по- даётся нагнетаемый турбиной воздух, тоже во многом аналогична используемым на ранцевых воздуходувках. К фланцу турбины присоединяется угловой патрубок, к нему — гибкая гофрированная труба, к ней — нагнетательная труба с рукояткой управления. Дальше начинаются различия. В режиме распылителя на трубу крепится распылительная насадка с форсункой, на неё можно установить насадку-сопло. Точнее, её ставят, когда хотят получить большой угол распыления. Без насадки угол уменьшается, но увеличивается дальность. Регулировку расхода можно обеспечить двумя способами: поворачивая специальное кольцо на диффузоре (девять положений) или меняя частоту оборотов вала двигателя.
Бак для жидкости имеет два патрубка — к тому что справа (вернее, «за правым плечом») подсоединяется трубка для подачи жидкости к распылителю. Через второй, слева, при работе производится подача («наддув») воздуха в бак. С помощью этой системы повышается эффективность расхода и распыления жидкости. На распылительной насадке установлен кран, которым включают и отключают подачу.
Из других конструкционных отличий этой модели от воздуходувки Oleo-Mac BV 900 отметим исполнение воздушного фильтра. Здесь он расположен не над двигателем, а сбоку (место «сверху» занято баком), фильтрующий элемент — многоразовый, поролоновый, крышка корпуса фильтра фиксируется на защёлке.
 |
|
 |
|
 |
| Рукоятка управления, трубки для подачи жидкости, насадка-диффузор с краном подачи жидкости и кольцом-регулятором расхода, а также насадка-сопло. При повороте кольца расход изменяется в диапазоне от 0,1 до 3,5 л/мин. |
|
Легкодоступный многоразовый поролоновый воздушный фильтр закреплён в корпусе сбоку от двигателя. Под баком для жидкости видна гофрированная трубка для «наддува» воздуха и повышения эффективности распыления. |
|
Бак оборудован крышкой большого диаметра, под которой находится фильтрующий элемент для заливаемой жидкости — эдакое «решето». Высокие стенки «решета» заодно уменьшают «плескание» жидкости при работе. |
|
|
 |
|
||
|
|
Мягкие «рюкзачные» лямки и спинка обеспечивают удобство при работе с аппаратом. Высоко расположенная верхняя точка крепления лямок минимизирует его боковые смещения при различных движениях оператора. |
|
